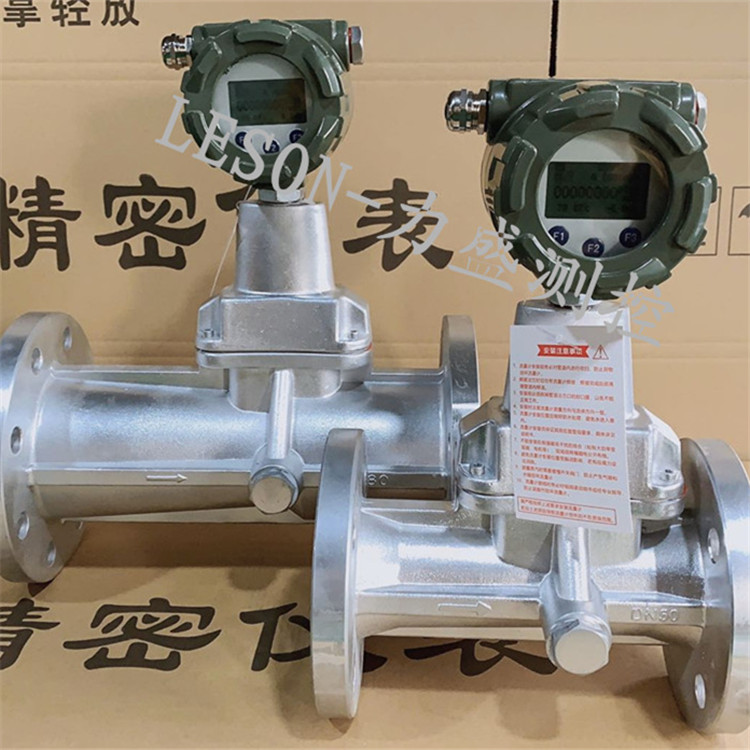

旋進漩渦氣體流量計采用微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。

智能旋進漩渦氣體流量計與傳統的孔板流量計進行比較，該流量計具有以下幾個主要特點：

1·實現了機電一體化，日常的計量過程不需人工值守；

2·工藝安裝條件不苛刻，儀表上、下游直管段可較孔板流量計大大縮短；

3·系統的測量準確度能夠滿足目前的貿易計量要求（≤2%）；

4·流量測量范圍較寬（qmax/qmin=15～20">），可在孔板流量計無法涉足的部分小流量區域進行有效工作；

5·體積小、重量輕，離線標定較為方便；

6·測量信號既可就地顯示，也可按需遠傳；

7·無可動部件，因此對于一般的測量就不存在儀表的機械磨損；

8·儀表管理人員勿需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取并且不必進行折算轉換；

9·只需定期更換電池（微功耗）">及被測介質的參數。

工作原理：

當沿著軸向的流體流量傳感器入品時，在漩渦發生體的作用下，被強制圍繞中心線旋轉，產生漩渦流，漩渦流在文丘利管中旋進，到達收縮段突然節流后，使漩渦流加速，當通過擴散段時，漩渦中心沿一錐形螺旋線進動。此時，漩渦中心通過檢測點的進動頻率與流體的流速成正比。由壓電傳感器檢測到的漩渦流進動頻率信號經放大、濾波、整形后轉換成流量值進行就地顯示或信號選擇。

旋進漩渦氣體流量計性能特點：

1、電路采用表面貼裝工藝、結構緊湊、可靠性高

2、采用微功耗高新技術，憑內、外電源均可工作，整機功耗低；

3、采用高性能微處理器和現代濾波技術，軟件功能強大，性能優越；

4、無機械可動部件、穩定性好、不易腐蝕、無需機械維修；

5、前后直管段要求低，前≥3DN，后≥1DN；

6、采用高對比度的液晶顯示器，可顯示累積流量和瞬時流量，讀數方便，清晰直觀；

7、儀表具有密碼設置功能，防止非法作弊設定；

8、儀表具有停電數據保存功能；

9、新地顯示流量值，并帶有脈沖信號和（4~20）mA標準模擬信號遠傳輸出，便于和二次儀表連接。

智能旋進漩渦氣體流量計技術參數：

內電源：3V鋰電池，功耗≤0.3mW，可使用兩年；

外電源：24VDC±15%，功耗≤1W。

輸出信號：脈沖信號：三線制脈沖信號輸出，傳輸距離≤200m;

（4~20）mA標準模擬信號：線性對于（0~Qmax）m3/h流量范圍的模擬信號，傳輸距離≤1500m，接管方式為兩線制或三線制。

RS485通訊接口信號，直接與上位機聯網，可遠傳儀表相關參數及實時數據等。同時與專用MODEM可帶8臺流量計。

防爆等級：Ex DⅡBT4

環境溫度：-30℃~+55℃

相對溫度：5%~95%

介質溫度：-30℃~+80℃

大氣壓力：86kPa~106kPa

旋進漩渦氣體流量計產品選型：
