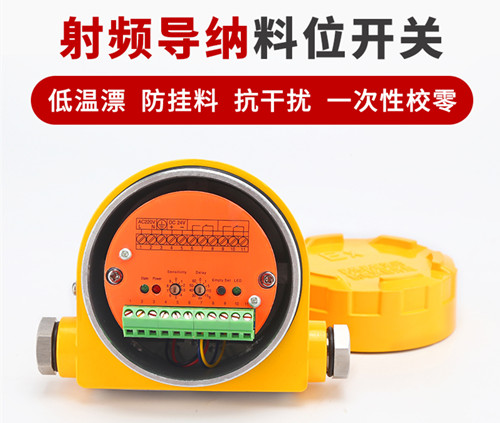

射頻導納物位開關是電容式物位開關的換代產品，解決了物料粘附問題，相對于其它同類產品具有更高的系統穩定性。即使在極端惡劣的現場條件下，也能可靠工作，而不受掛料、溫度、壓力、材料密度、濕度、甚至物料化學特性變化的影響。220VAC或24VDC供電。以性能可靠、安裝方便和價格低廉得以大量應用。

工作原理：

   射頻導納是一種從電容式發展起來的、防掛料、更可靠、更準確、適用性更廣的新型物位控制技術，是電容式物位技術的升級。所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，二射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。儀表工作時，儀表的傳感器與罐壁及被測介質形成導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。

射頻導納物位開關特點:

通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，非常高測量

               溫度可達800℃，非常大壓力可達5Mpa，并可應用于腐蝕、沖擊等惡劣場合。

防 掛 料：電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定

               期清潔，避免誤測量。

免 維 護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。

抗 干 擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。

準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。

射頻導納物位開關典型應用:

導電、絕緣液體----化工、油田、水及污水處理

導電、絕緣液體----造紙、制藥、水及污水處理

粉末：灰、粉----電廠、冶金、水泥

顆粒：煤、糧食----電廠、冶金、糧食

射頻導納物位開關性能指標:

供        電：220VAC±50VAC 50/60HZ(標準)

                110VAC±25VAC 50/60HZ(標準)

                24VAC±5VAC   (可選)

輸        出：DPDT繼電器(雙刀雙擲)

輸出容量：220VAC 5A

環境溫度：-40℃～70℃

介質溫度：-100℃～800℃

分 辨 率：<0.5PF

重 復 性：<1mm (導電介質)

              <10mm(絕緣介質)

響應時間：<0.5s

延        時：1～50s

高低位報警：現場可設置為HLFS(高位報警方式)或LLFS(低位報警方式)

火花防護(對傳感器)：內置火花防護電路

電氣接口：M20*1.5

電        纜：分體式電子單元與傳感器之間的專用連接電纜標準5m，非常長50m

過程連接：NPT螺紋安裝(標準)

                法蘭安裝(可選)

外殼防護：IP66

防        爆：Exd[ia]iallct4
