產品中心流量計詳細內容
發布時間：2018-09-17 瀏覽：2322次 字號：大 中 小

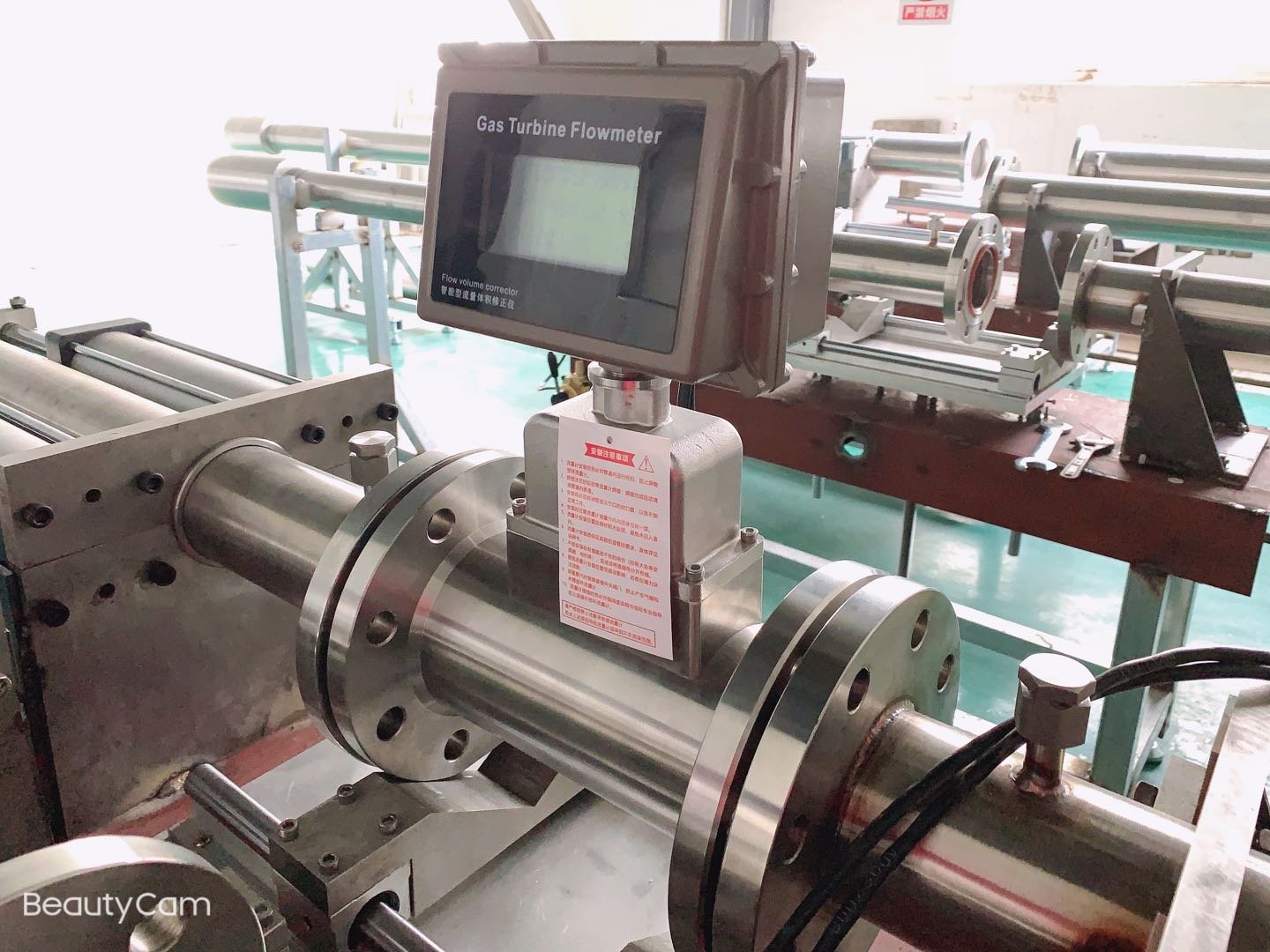

LS-LWQY系列氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
產品特點：
1·優質合金渦輪，具有更高的穩流和耐腐蝕作用。
2·進口優質專用軸承，使用壽命長。
3·計量室與通氣室隔絕，保證了儀表的安全性。
4·流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h。
5·儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65 。
產品技術參數：
1．基本參數：表1
|
儀表口徑及連接方式 |
25、40、50、80、100、150、200、250采用法蘭連接 |
|
25、40可采用螺紋連接 |
|
|
精度等級 |
±1.5%R、±1%R |
|
量程比 |
1:10；1:20；1:30 |
|
儀表材質 |
表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；轉換器：鑄鋁 |
|
被測介質溫度（℃） |
-30℃～+80℃ |
|
環境條件 |
介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa |
|
輸出信號 |
三線制脈沖頻率信號，低電平≤0.8V 高電平≥8V |
|
供電電源 |
+12VDC 、+24VDC（可選） |
|
信號傳輸線 |
STVPV3×0.3 |
|
傳輸距離 |
≤1000m |
|
信號線接口 |
內螺紋M20×1.5 |
|
防爆等級 |
ExdIIBT6 |
|
防護等級 |
IP65 |
2.測量范圍及工作壓力：表2（注：表2所示測量范圍均為工作狀態下流量范圍）
|
型號規格 |
公稱通徑 |
流量范圍（m3/h） |
始動流量（m3/h） |
工作壓力（MPa） |
安裝形式 |
|
LWQ-25A |
25 （1"） |
0.7-7 |
0.6 |
4.0 |
法蘭（螺紋） |
|
LWQ-25B |
1.5-15 |
1.0 |
4.0 |
||
|
LWQ-25C |
3-30 |
2.0 |
4.0 |
||
|
LWQ-40A |
40 （1.5"） |
4-40 |
2.5 |
4.0 |
法蘭（螺紋） |
|
LWQ-40B |
8-80 |
3 |
4.0 |
||
|
LWQ-50A |
50 （2"） |
10-100 |
3.5 |
4.0 |
法蘭 |
|
LWQ-50B |
15-150 |
4 |
4.0 |
法蘭 |
|
|
LWQ-80 |
80 （3"） |
15-300 |
4 |
1.6 |
法蘭 |
|
LWQ-100 |
100（4"） |
20-400 |
5 |
1.6 |
法蘭 |
|
LWQ-150 |
150（6"） |
50-1000 |
8 |
1.6 |
法蘭 |
|
LWQ-200 |
200（8"） |
100-2000 |
20 |
1.6 |
法蘭 |
|
LWQ-200 |
250（10"） |
150-3000 |
30 |
1.6 |
法蘭 |
|
LWQ-300 |
300（12"） |
200-4000 |
40 |
1.6 |
法蘭 |
儀表選型
1.選型說明
用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能穩定，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
2.選型譜表：
|
型 號 |
說 明 |
||||
|
LWQ- |
□ |
-□ |
/□ |
/□ |
|
|
類型 |
N |
|
|
|
脈沖輸出型氣體渦輪流量傳感器 |
|
儀表口徑 |
25A/B/C |
25mm |
|||
|
40A/B |
40 mm |
||||
|
50A/B |
50 mm |
||||
|
80 |
80 mm |
||||
|
100 |
100 mm |
||||
|
150 |
150 mm |
||||
|
200 |
200 mm |
||||
|
250 |
250 mm |
||||
|
300 |
300 mm |
||||
|
傳感器材質 |
N |
基本材質，優質鋁合金。（最高耐壓：1.0MPa） |
|||
|
S |
不銹鋼材質。（高壓防腐型） |
||||
|
特殊結構 |
A |
氧氣專用結構（脫油脫脂處理） |
|||
|
B |
壓縮空氣專用結構（高流速設計） |
||||
例：選用一臺不銹鋼材質，脈沖輸出型氣體渦輪流量計來測量氧氣，用戶測量范圍為10-35m3/h,型號為： LWQ－40A/S/A。
