發布時間:2020-10-19 瀏覽:6897次 字號:大 中 小
LS-LUG系列渦街流量計是基于卡門渦街原理而研制成功的一種具有國際先進水平的新型流量計。由于它具有其它流量計不可兼得的優點,自七十年代以來得到了迅速發展,據有關資料顯示,現在日本,歐美等發達國家使用智能渦街流量計的比例大幅度上升,已廣泛應用于各個領域。將在未來流量?jī)x表中占主導地位,是孔板流量計理想的替代產品。

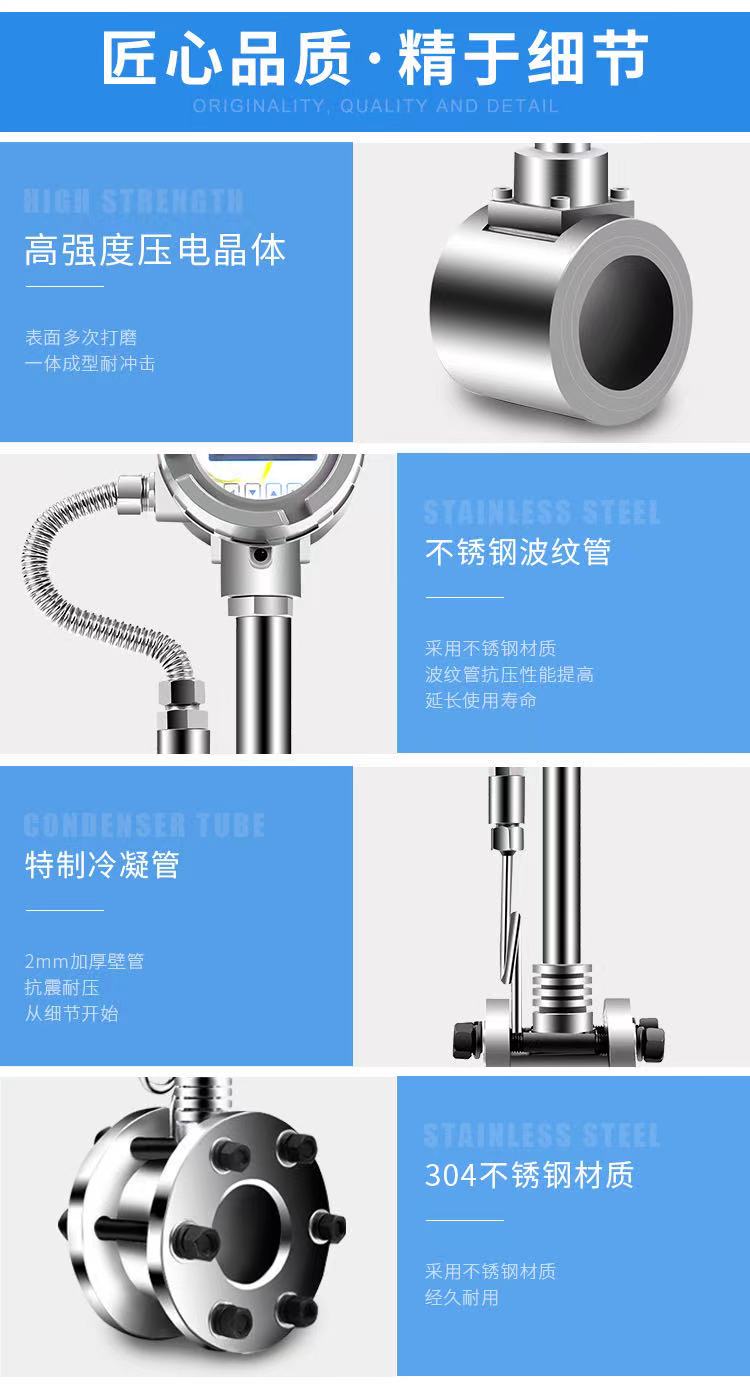

產品特點:
★ 結構簡單而牢固,無可動部件,可靠性高,長期運行十分可靠。
★ 安裝簡單,維護十分方便。
★ 檢測傳感器不直接接觸被測介質,性能穩定,壽命長。
★ 輸出是與流量成正比的脈沖信號,無零點漂移,精度高。
★ 測量范圍寬,量程比可達10:1
★ 壓力損失較小,運行費用低,更具節能意義。
★ 在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組分變化的影響,儀表系數僅與漩渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償,調換配件后一般無需重新標定儀表系數。
★ 應用范圍廣,蒸汽、氣體、液體的流量均可測量.
工作原理:
智能渦街流量計在測量管中垂直插入一個柱狀物時,流體通過柱狀物兩側就交替地產生有規則的旋渦(如下圖所示),這種旋渦列被稱為卡門渦街�?ㄩT渦街的釋放頻率與流體的流動速度及柱狀物的寬度有關,可用下式表示: f=St·v/d
式中: f-卡門渦街的釋放頻率
St-系數(稱為斯特羅哈數)
v-流速
d-柱狀物的寬度
卡門渦街釋放頻率f和流速v成正比,因此通過測量卡門渦街釋放頻率就可算出瞬時流量。
斯特羅哈數是渦街流量計的重要系數。在曲線的St≈0.17的平直部分,旋渦的釋放頻率與流速成正比,所以檢出頻率f就可求得流速v,由v求出體積流量。
智能渦街流量計的旋渦釋放頻率是由旋渦交替地作用于檢測傳感器(探頭)上的應力通過在它內部的壓電元件來檢出的。
產品技術參數:
測量介質:空氣、煤氣、蒸汽、廢氣等氣體和水等低粘度液體,耐腐型流量計測量各種腐蝕性介質
介質粘度:小于10cp
介質溫度:-50℃——+400℃
本體材料:1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封:石墨墊片
環境溫度:-30℃——+80℃(特殊根據要求)
公稱直徑:DN15——DN300
測量精度: 液體:測量值的±1%(普通),測量值的±0.5%(特 殊)
氣體:測量值的±1%
量程比:20:1
壓力等級:PN25,PN40(高壓可特殊制造)
連接方式:夾持式:DN15--DN150
法蘭式:DN15--DN300
流量范圍:見說明書附表
防護等級:IP67
轉換器殼體:壓鑄鋁,上漆
供電電壓:12——36VDC
輸出信號:兩線制4--20mA電流輸出
可編程脈沖輸出
傳感器煤氣頻率輸出
現場顯示:可編程設定顯示瞬時流量、累積流量和百分比流量
產品選型
規格代碼 |
說明 |
|
企標 |
LS |
力盛測控 |
儀表種類 |
L |
流量?jī)x表 |
工作原理 |
U |
旋渦式 |
產品種類 |
B |
普通型 |
C |
固定插入式 |
|
G |
就地顯示 |
|
安裝型式 |
-2 |
法蘭卡裝 |
被測流體 |
2 |
液體 |
3 |
氣體 |
|
通徑代碼 |
-01B |
通徑15mm |
02A |
通徑20mm |
|
02 |
通徑25mm |
|
03 |
通徑32mm |
|
04 |
通徑40mm |
|
05 |
通徑50mm |
|
06 |
通徑65mm |
|
08 |
通徑80mm |
|
10 |
通徑100mm |
|
12 |
通徑125mm |
|
15 |
通徑150mm |
|
20 |
通徑200mm |
|
25 |
通徑250mm |
|
30 |
通徑300mm |
|
35 |
通徑350mm |
|
40 |
通徑400mm |
|
45 |
通徑450mm |
|
50 |
通徑500mm |
|
XX(僅插入式) |
通徑XX*10mm |
|
表體材質 |
C |
碳鋼 |
F |
不銹鋼 |
|
轉換器型式 |
-1 |
組合式 |
輸出信號 |
1 |
脈沖頻率輸出 |
2 |
0-10mA輸出 |
|
3 |
4-12mA輸出 |
|
流體溫度 |
1 |
普通型-40┈+250oC |
3 |
高溫型+250oC┈+350oC |
