產品中心流量計詳細內容
發布時間：2020-11-30 瀏覽：7293次 字號：大 中 小

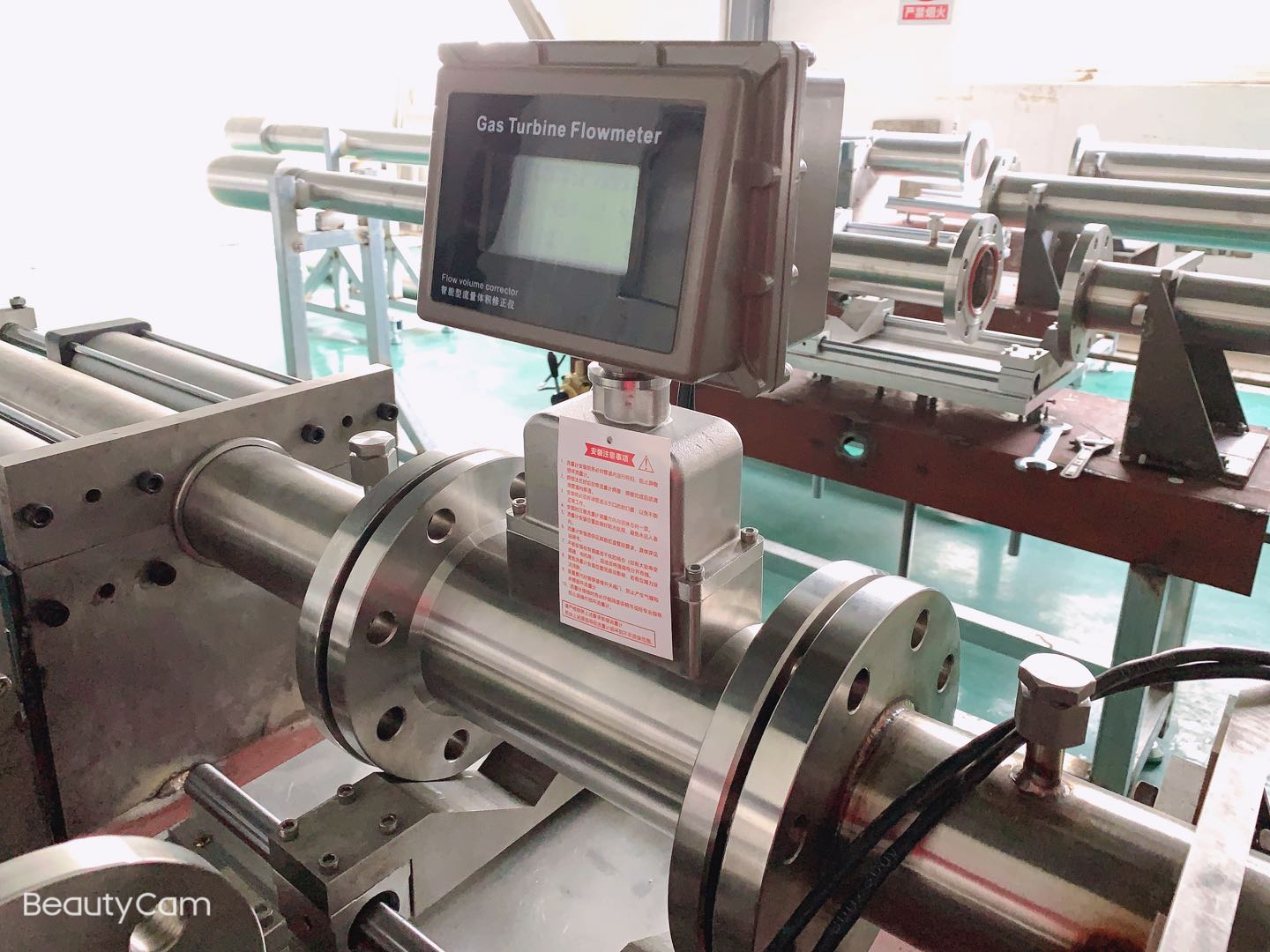

產品特點：
1·優質合金渦輪，具有更高的穩流和耐腐蝕作用。
2·進口優質專用軸承，使用壽命長。
3·計量室與通氣室隔絕，保證了儀表的安全性。
4·流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h。
5·儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65 。
產品技術參數：
1．基本參數：表1
|
儀表口徑及連接方式 |
25、40、50、80、100、150、200、250采用法蘭連接 |
|
25、40可采用螺紋連接 |
|
|
精度等級 |
±1.5%R、±1%R |
|
量程比 |
1:10；1:20；1:30 |
|
儀表材質 |
表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；轉換器：鑄鋁 |
|
被測介質溫度（℃） |
-30℃～+80℃ |
|
環境條件 |
介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa |
|
輸出信號 |
三線制脈沖頻率信號，低電平≤0.8V高電平≥8V |
|
供電電源 |
+12VDC、+24VDC（可選） |
|
信號傳輸線 |
STVPV3×0.3 |
|
傳輸距離 |
≤1000m |
|
信號線接口 |
內螺紋M20×1.5 |
|
防爆等級 |
ExdIIBT6 |
|
防護等級 |
IP65 |
2.測量范圍及工作壓力：表2（注：表2所示測量范圍均為工作狀態下流量范圍）
|
型號規格 |
公稱通徑 |
流量范圍（m3/h） |
始動流量（m3/h） |
工作壓力（MPa） |
安裝形式 |
|
LWQ-25A |
25（1"） |
0.7-7 |
0.6 |
4.0 |
法蘭（螺紋） |
|
LWQ-25B |
1.5-15 |
1.0 |
4.0 |
||
|
LWQ-25C |
3-30 |
2.0 |
4.0 |
||
|
LWQ-40A |
40（1.5"） |
4-40 |
2.5 |
4.0 |
法蘭（螺紋） |
|
LWQ-40B |
8-80 |
3 |
4.0 |
||
|
LWQ-50A |
50（2"） |
10-100 |
3.5 |
4.0 |
法蘭 |
|
LWQ-50B |
15-150 |
4 |
4.0 |
法蘭 |
|
|
LWQ-80 |
80（3"） |
15-300 |
4 |
1.6 |
法蘭 |
|
LWQ-100 |
100（4"） |
20-400 |
5 |
1.6 |
法蘭 |
|
LWQ-150 |
150（6"） |
50-1000 |
8 |
1.6 |
法蘭 |
|
LWQ-200 |
200（8"） |
100-2000 |
20 |
1.6 |
法蘭 |
|
LWQ-200 |
250（10"） |
150-3000 |
30 |
1.6 |
法蘭 |
|
LWQ-300 |
300（12"） |
200-4000 |
40 |
1.6 |
法蘭 |
儀表選型
1.選型說明
用戶在選型時，應根據管道公稱壓力、介質壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能穩定，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
2.選型譜表：表3
|
型 號 |
說 明 |
||||
|
LWQ- |
□ |
-□ |
/□ |
/□ |
|
|
類型 |
N |
|
|
|
脈沖輸出型氣體渦輪流量傳感器 |
|
儀表口徑 |
25A/B/C |
25mm |
|||
|
40A/B |
40 mm |
||||
|
50A/B |
50 mm |
||||
|
80 |
80 mm |
||||
|
100 |
100 mm |
||||
|
150 |
150 mm |
||||
|
200 |
200 mm |
||||
|
250 |
250 mm |
||||
|
300 |
300 mm |
||||
|
傳感器材質 |
N |
基本材質，優質鋁合金。（最高耐壓：1.0MPa） |
|||
|
S |
不銹鋼材質。（高壓防腐型） |
||||
|
特殊結構 |
A |
氧氣專用結構（脫油脫脂處理） |
|||
|
B |
壓縮空氣專用結構（高流速設計） |
||||
例：選用一臺不銹鋼材質，脈沖輸出型氣體渦輪流量計來測量氧氣，用戶測量范圍為10-35m3/h,型號為：LWQ－40A/S/A。
