LS-LUG系列蒸汽流量計（渦街流量計）是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念，因此，LUGB溫壓補償智能型渦街流量計具有結構緊湊、安裝使用維護方便的特點。



工作原理：

   此旋渦頻率與管道內流體的平均流速成正比，所以與流量成正比。即：Q=f/k式中：Q為瞬時流量f為煤氣頻率k為儀表系數漩渦發生體的頻率只和被測介質的流速有關，和被測介質的密度/粘度無關。

   儀表系數由儀表的測量管幾何尺寸確定，與傳感器和轉換器無關。交替產生的旋渦引起的壓力變化由傳感器感應，并由電子線路檢測出此頻率信號，送微處理器進行計算處理，實現現場數字顯示和4-20mA電流輸出。
功能特點：

    表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
    全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
    全新的數字濾波和修正功能使流量測量更加精準可靠。
    全新點陣漢字液晶顯示，使用操作更方便。

產品技術參數：

測量介質：液體、氣體、蒸汽
介質粘度：小于10cp
介質溫度：-50℃——+400℃
本體材料：1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封：石墨墊片（特殊根據要求）
環境溫度：-30℃——+80℃（特殊根據要求）
公稱直徑：
 管道式：DN15——DN300；
 插入式：DN200-2000mm
測量精度：
  液體:測量值的±0.5%（特殊）
  氣體：測量值的±0.5%
量程比：10：1
壓力等級：PN25，PN40（高壓可特殊制造）
連接方式：
 夾持式DN15—DN300
 法蘭式DN15--DN300。
 插入式DN200-DN2000
防爆形式：
 隔爆型 Ex dⅡBT4-T6
 本安型 Ex iaⅡCT4-T6
防護等級：IP67
轉換器殼體：壓鑄鋁,上漆
供電電壓：12——36VDC或3.6V電池
輸出信號:兩線制4--20mA電流輸出
現場顯示：可編程設定顯示瞬時流量、累積流量
通訊方式：RS485通迅

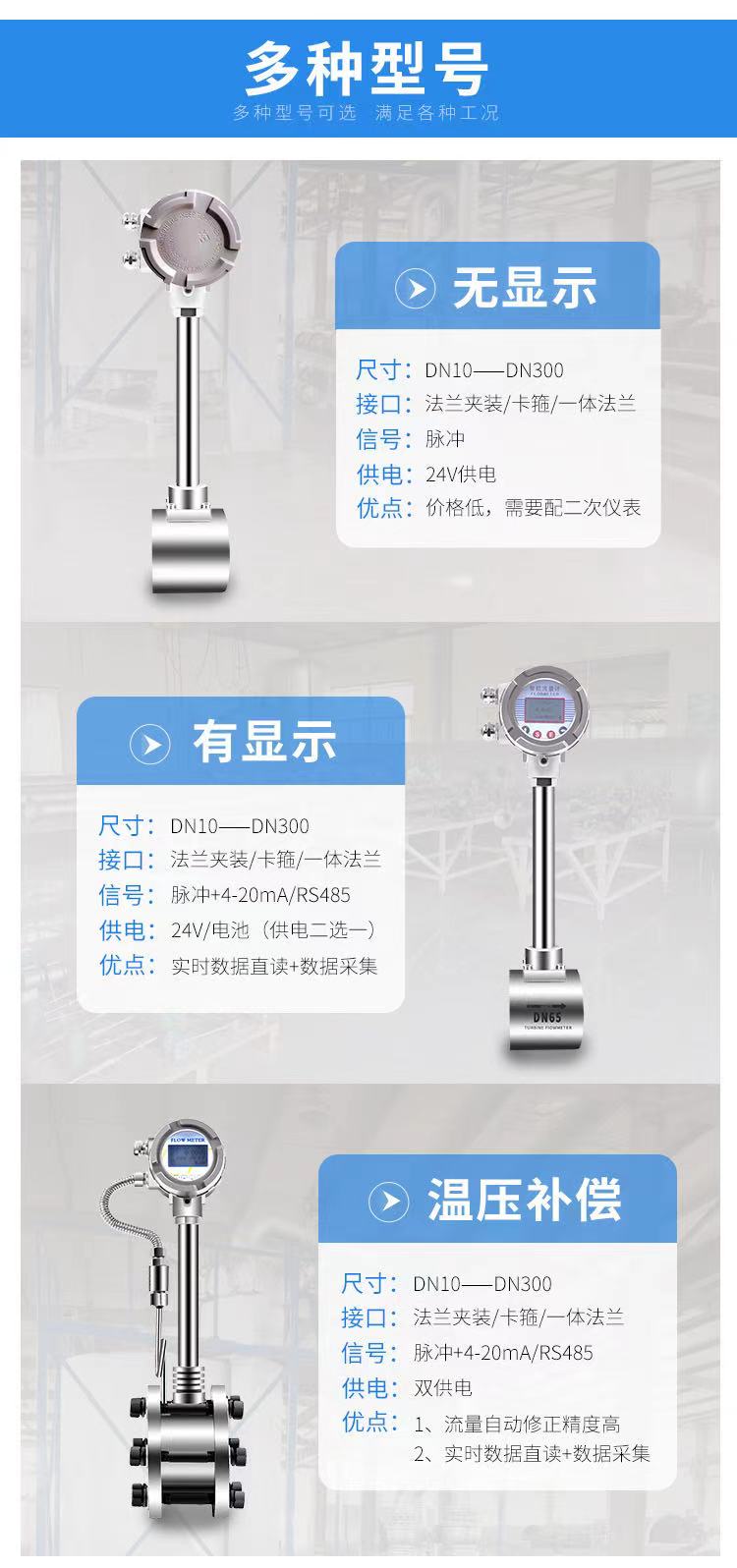

選型型譜

渦街流量計安裝要求：

1、儀表可安裝在室內或室外。如安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。

2、儀表在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝儀表，液體的流動方向應自下向上。

3、儀表的上游側和下游側應留有較長的直管段，要求的上下游直管段長度隨管道狀況不同而異。儀表的上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D以后。

4、安裝儀表的管道內徑必須與流量計內徑一致，否則必須變徑。

5、在設計管道時，傳感器或變送器的上端應留500mm的空間，以方便調試和檢修。
